iGrip ST og SS · Monteringsveiledning

Pigger til
snøscooterbeltet.
Sikkerhet først.

Velg og monter iGrip ST- og SS-pigger.

Velg skrupigger etter beltemodell, kamhøyde og eventuelle klargjorte hull. Her finner du antall pigger, boremål og monteringsmønstre for mange beltevarianter.

Finn beltet mitt ↓

Av iGrip · Oppdatert

Snøscooterfører på en isete vinterløype med iGrip
TRYGGHET BEGYNNER
MED GODT GREP.

01 / START HER

Hvilke pigger passer
til beltet ditt?

Velg belte og kamhøyde, og deretter modellkode for å se antall pigger og mål. Varianter med hull klargjort på fabrikken har egne monteringsanvisninger.

Mangler beltet ditt? ↗

Før du monterer

Kontroller hvor tunnelbeskytterne sitter. Mønstrene våre er anbefalinger: ikke monter pigger rett under tunnelbeskytterne. Vi anbefaler å montere tunnelbeskyttere.

VEILEDNING FOR BELTET DITT

Backcountry

Bytt belte ↑
Anbefalte pigger
ST-24R; SS-28R for mykere eller SS-32R for stivere kammer
Forboring · diameter × dybde
3/32″ × 3/4″ (Ø 2.38 mm × 19.05 mm)
Gjentakelse av mønsteret
Hver 6. rad

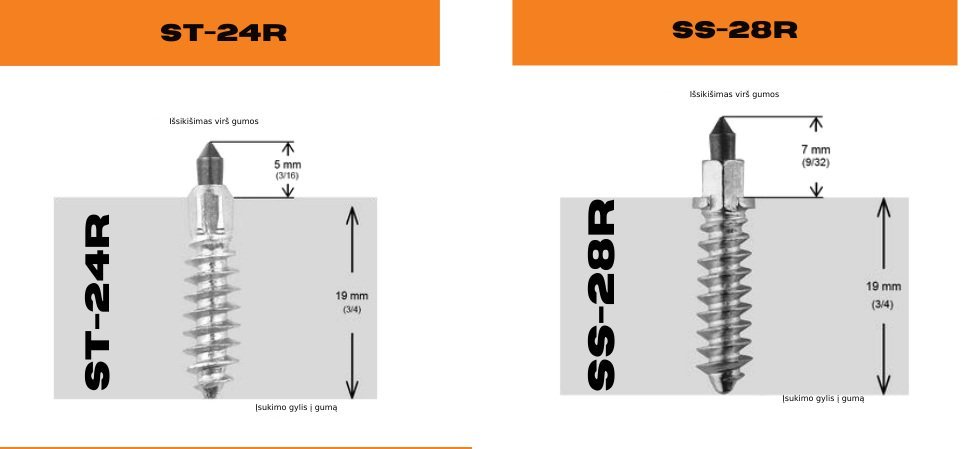

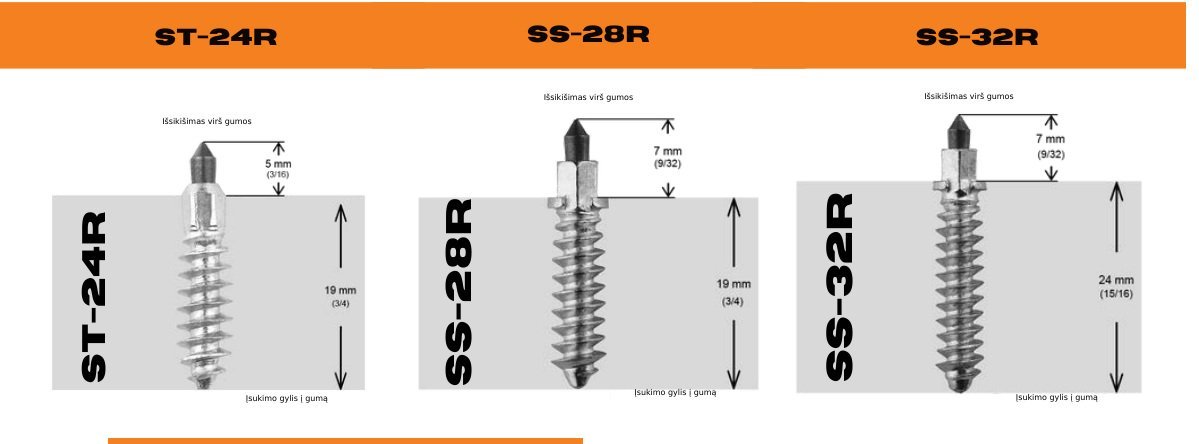

Backcountry: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · gjelder Backcountry-variantene nedenfor

Backcountry 1.75″

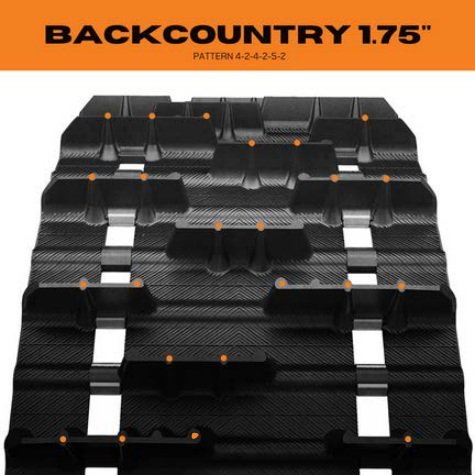

Backcountry: monteringsmønster. Mønster 4–2–4–2–5–2
Forstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger (stk.)
9140C 121″ (3 073.4 mm) 15″ (381 mm) 1.75″ (44.45 mm) 2.52″ (64.01 mm) 48 152
9141C 128″ (3 251.2 mm) 15″ (381 mm) 1.75″ (44.45 mm) 2.52″ (64.01 mm) 51 162
9142C 136″ (3 454.4 mm) 15″ (381 mm) 1.75″ (44.45 mm) 2.52″ (64.01 mm) 54 171
9143C 144″ (3 657.6 mm) 15″ (381 mm) 1.75″ (44.45 mm) 2.52″ (64.01 mm) 57 181

Backcountry X 1.75″

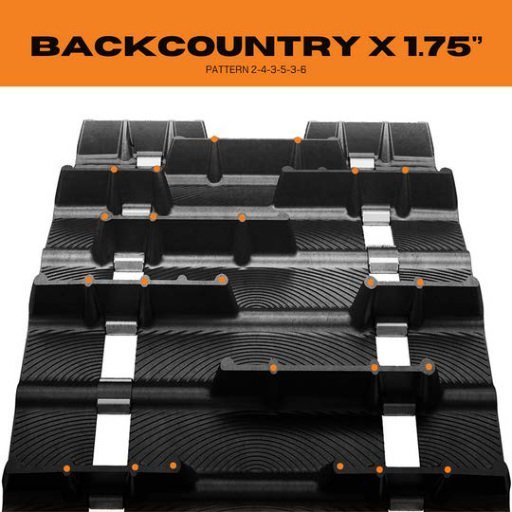

Backcountry: monteringsmønster. Mønster 2–4–3–5–3–6
Forstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger (stk.)
9254C 141″ (3 581.4 mm) 15″ (381 mm) 1.75″ (44.45 mm) 3″ (76.2 mm) 47 180
9287C 120″ (3 048 mm) 15″ (381 mm) 1.75″ (44.45 mm) 2.86″ (72.64 mm) 42 161
9288C 129″ (3 276.6 mm) 15″ (381 mm) 1.75″ (44.45 mm) 2.86″ (72.64 mm) 45 172
9289C 137″ (3 479.8 mm) 15″ (381 mm) 1.75″ (44.45 mm) 2.86″ (72.64 mm) 48 184
9328C 153″ (3 886.2 mm) 15″ (381 mm) 1.75″ (44.45 mm) 3″ (76.2 mm) 51 195

Backcountry X2 2″

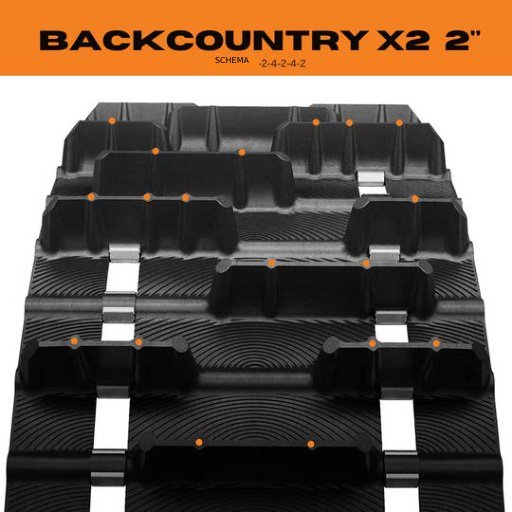

Backcountry: monteringsmønster. Mønster 2–4–2–4–2
Forstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger (stk.)
9258C 137″ (3 479.8 mm) 15″ (381 mm) 2″ (50.8 mm) 2.86″ (72.64 mm) 48 144
9417C 146″ (3 708.4 mm) 15″ (381 mm) 2″ (50.8 mm) 2.86″ (72.64 mm) 51 153

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Charger 1.5″ · klargjorte hull

Bytt belte ↑
Anbefalte pigger
ST-25R; SS-28R eller SS-32R avhengig av kammenes stivhet
Forboring · diameter × dybde
Bruk de klargjorte hullene; ytterligere boring er ikke angitt
Gjentakelse av mønsteret
Hver 6. rad

Piggplassering og beltemål

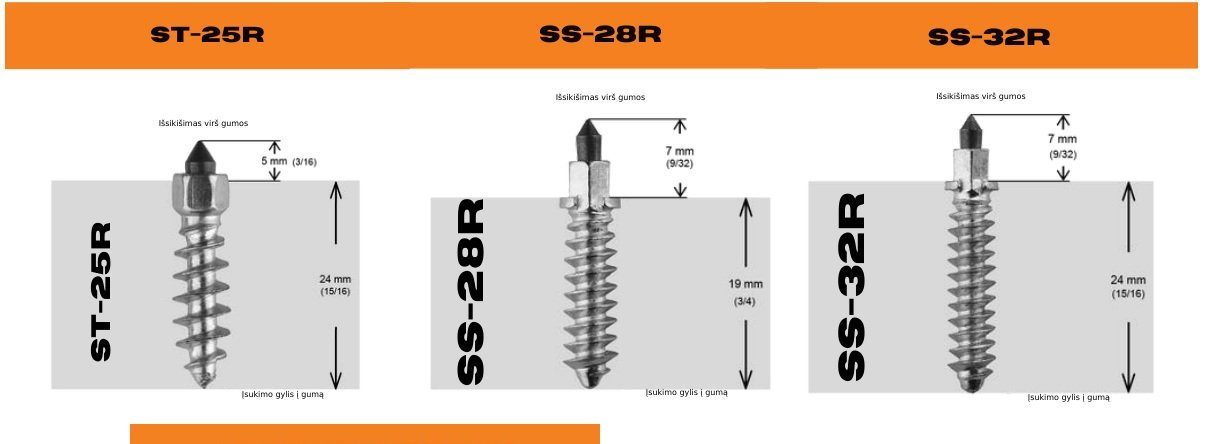

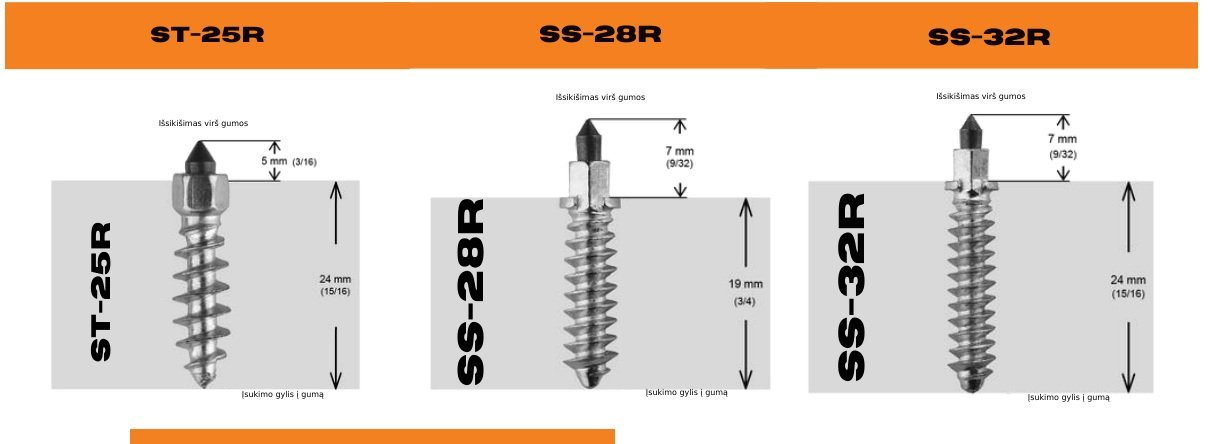

Charger 1.5″ · klargjorte hull: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

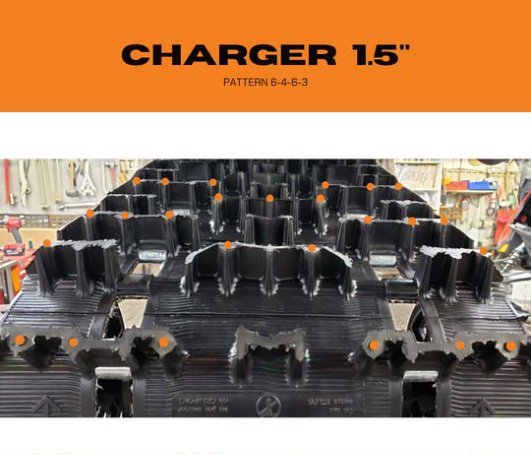

Charger 1.5″ · klargjorte hull: monteringsmønster. Mønster 6–4–6–3
Forstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger (stk.)
CHARGER 154″ (3 911.6 mm) 16″ (406.4 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 54 198

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Cobra 1.352″

Bytt belte ↑
Anbefalte pigger
ST-19R
Forboring · diameter × dybde
3/32″ × 1/2″ (Ø 2.38 mm × 12.70 mm)
Gjentakelse av mønsteret
Hver 3. rad
Smale, fleksible kammer. SS-modeller anbefales ikke.

Piggplassering og beltemål

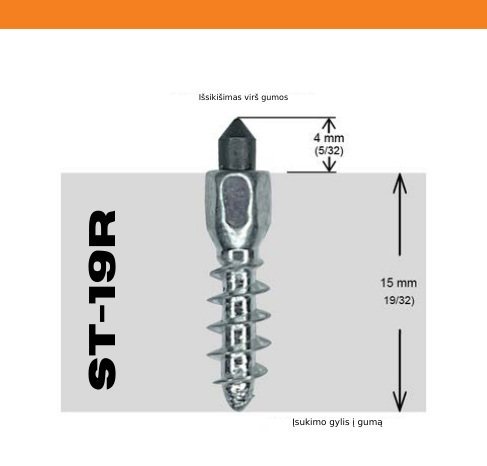

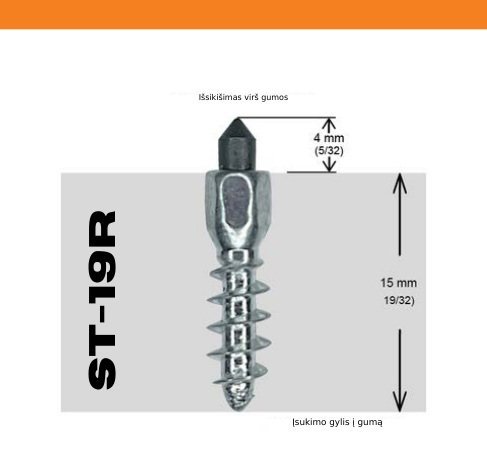

Cobra 1.352″: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

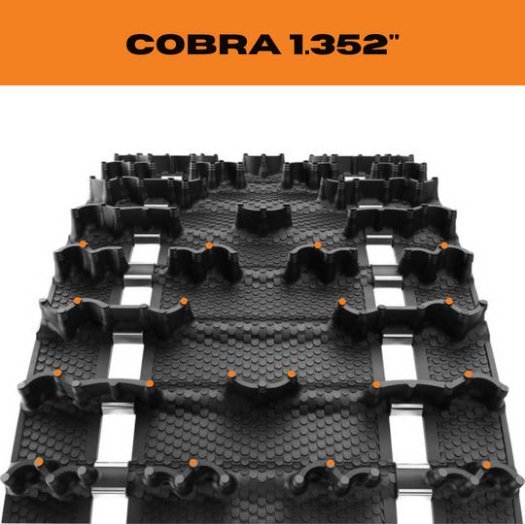

Cobra 1.352″: monteringsmønsterForstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger: 4–6–4 (stk.)
9052H 121″ (3 073.4 mm) 15″ (381 mm) 1.352″ (34.34 mm) 2.52″ (64.01 mm) 48 224
9061H 136″ (3 454.4 mm) 15″ (381 mm) 1.352″ (34.34 mm) 2.52″ (64.01 mm) 54 252
9107H 144″ (3 657.6 mm) 15″ (381 mm) 1.352″ (34.34 mm) 2.52″ (64.01 mm) 57 266
9120H 146″ (3 708.4 mm) 15″ (381 mm) 1.352″ (34.34 mm) 2.86″ (72.64 mm) 51 238
9235H 129″ (3 276.6 mm) 15″ (381 mm) 1.352″ (34.34 mm) 2.86″ (72.64 mm) 45 210
9284H 120″ (3 048 mm) 15″ (381 mm) 1.352″ (34.34 mm) 2.86″ (72.64 mm) 42 196
9307H 137″ (3 479.8 mm) 15″ (381 mm) 1.352″ (34.34 mm) 2.86″ (72.64 mm) 48 224

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Cobra SWT 1.5″ · klargjorte hull

Bytt belte ↑
Anbefalte pigger
ST-25R; SS-28R eller SS-32R avhengig av kammenes stivhet
Forboring · diameter × dybde
Bruk de klargjorte hullene; ytterligere boring er ikke angitt
Gjentakelse av mønsteret
Hver 6. rad

Piggplassering og beltemål

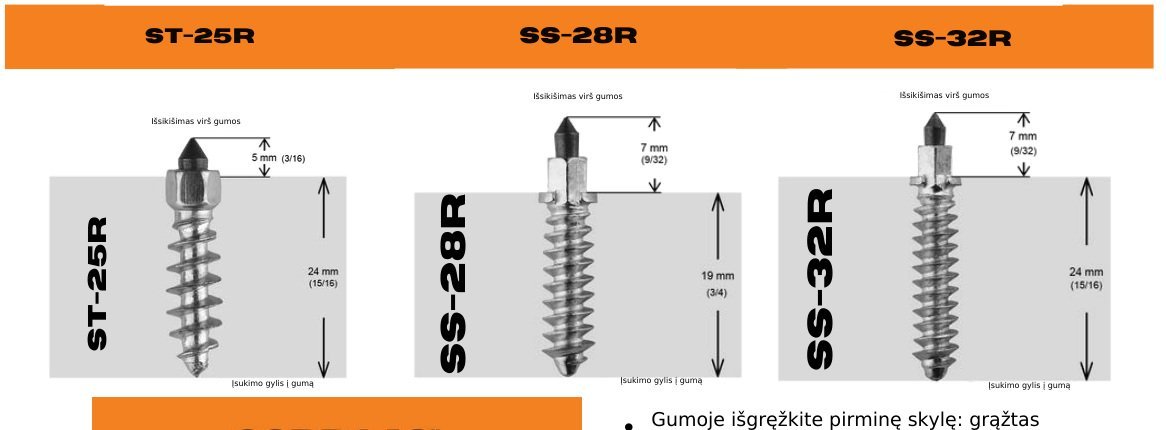

Cobra SWT 1.5″ · klargjorte hull: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

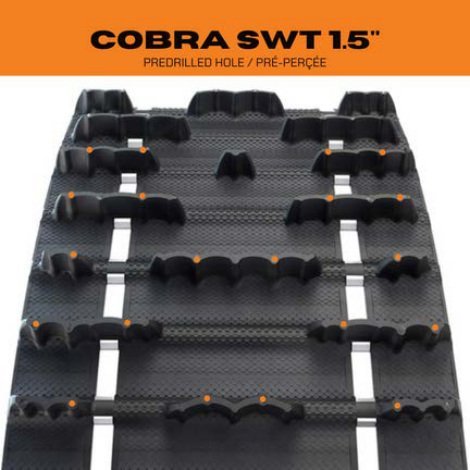

Cobra SWT 1.5″ · klargjorte hull: monteringsmønster. Fabrikkforberedte hull
Forstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger (stk.)
9422U 154″ (3 911.6 mm) 24″ (609.6 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 54 216

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Cobra SWT 1.5–1.75″

Bytt belte ↑
Anbefalte pigger
ST-24R; SS-28R eller SS-32R avhengig av kammenes stivhet
Forboring · diameter × dybde
3/32″ × 3/4″ (Ø 2.38 mm × 19.05 mm)
Gjentakelse av mønsteret
Hver 6. rad

Piggplassering og beltemål

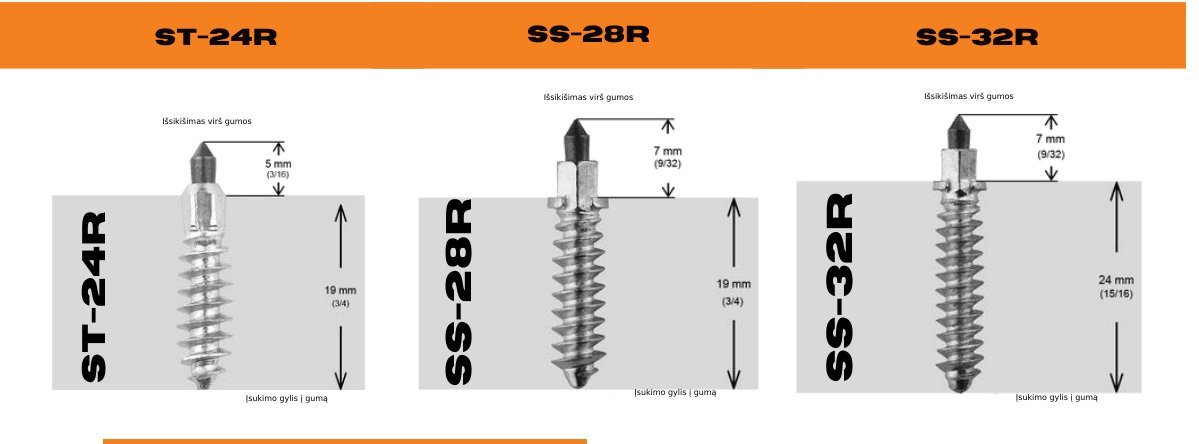

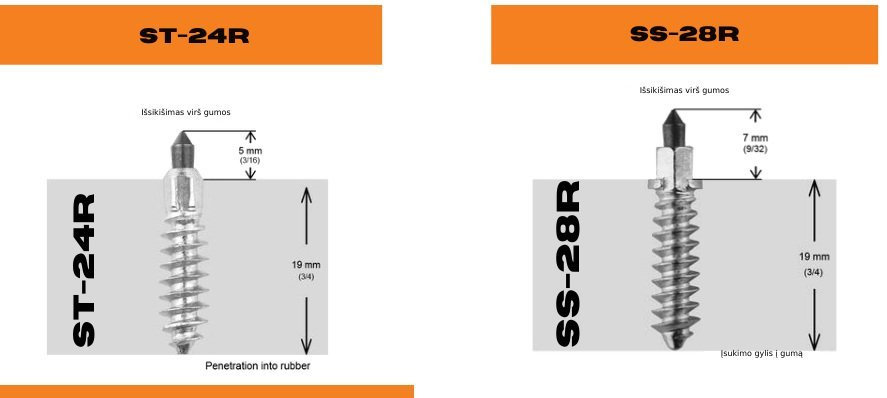

Cobra SWT 1.5–1.75″: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

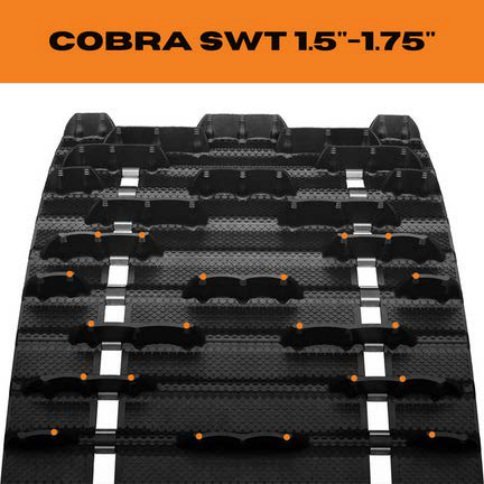

Cobra SWT 1.5–1.75″: monteringsmønsterForstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger (stk.)
9261U 156″ (3 962.4 mm) 24″ (609.6 mm) 1.5″ (38.1 mm) 2.52″ (64.01 mm) 62 248
9260U 156″ (3 962.4 mm) 24″ (609.6 mm) 1.75″ (44.45 mm) 2.52″ (64.01 mm) 62 248

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Cobra WT 1.5″ · klargjorte hull

Bytt belte ↑
Anbefalte pigger
ST-25R; SS-28R eller SS-32R avhengig av kammenes stivhet
Forboring · diameter × dybde
Bruk de klargjorte hullene; ytterligere boring er ikke angitt
Gjentakelse av mønsteret
Hver 6. rad

Piggplassering og beltemål

Cobra WT 1.5″ · klargjorte hull: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

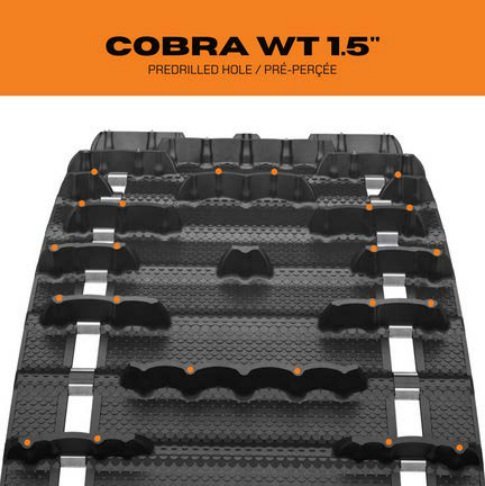

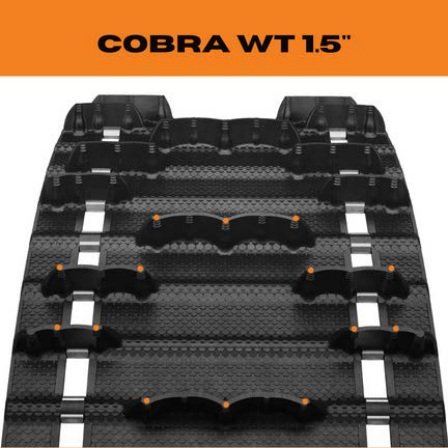

Cobra WT 1.5″ · klargjorte hull: monteringsmønster. Fabrikkforberedte hull
Forstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger (stk.)
9366U 154″ (3 911.6 mm) 20″ (508 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 54 198
9414U 154″ (3 911.6 mm) 20″ (508 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 54 198

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Cobra WT 1.5–1.8″

Bytt belte ↑
Anbefalte pigger
ST-24R; SS-28R eller SS-32R avhengig av kammenes stivhet
Forboring · diameter × dybde
3/32″ × 3/4″ (Ø 2.38 mm × 19.05 mm)
Gjentakelse av mønsteret
Hver 3. rad
Denne varianten dekker kamhøyder på 1.5–1.8″, også der navnet er forkortet til Cobra WT 1.5″.

Piggplassering og beltemål

Cobra WT 1.5–1.8″: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien
Cobra WT 1.5–1.8″: monteringsmønsterForstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger (stk.)
9196U 154″ (3 911.6 mm) 20″ (508 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 54 198
9322U 154″ (3 911.6 mm) 20″ (508 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 54 198
9195U 154″ (3 911.6 mm) 20″ (508 mm) 1.8″ (45.72 mm) 2.86″ (72.64 mm) 54 198

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Cobra 1.6″ · klargjorte hull

Bytt belte ↑
Anbefalte pigger
ST-25R; SS-28R eller SS-32R avhengig av kammenes stivhet
Forboring · diameter × dybde
For ekstra ST-19R: 3/32″ × 1/2″ (Ø 2.38 mm × 12.70 mm)
Gjentakelse av mønsteret
Hver 6. rad
Grønne prikker i mønsteret viser ekstra ST-19R-pigger. Bruk de separate boremålene ovenfor for disse piggene.

Piggplassering og beltemål

Cobra 1.6″ · klargjorte hull: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

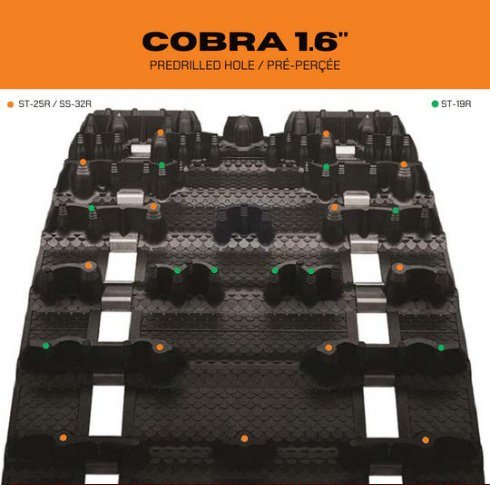

Cobra 1.6″ · klargjorte hull: monteringsmønster. Fabrikkforberedte hull
Forstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger (stk.) Ekstra ST-19R (grønne prikker), stk.
9244C 120″ (3 048 mm) 15″ (381 mm) 1.6″ (40.64 mm) 2.86″ (72.64 mm) 42 91 70
9245C 129″ (3 276.6 mm) 15″ (381 mm) 1.6″ (40.64 mm) 2.86″ (72.64 mm) 45 97 75
9246C/9264C 137″ (3 479.8 mm) 15″ (381 mm) 1.6″ (40.64 mm) 2.86″ (72.64 mm) 48 104 80
9247C 146″ (3 708.4 mm) 15″ (381 mm) 1.6″ (40.64 mm) 2.86″ (72.64 mm) 51 110 85
9249C 137″ (3 479.8 mm) 16″ (406.4 mm) 1.6″ (40.64 mm) 2.86″ (72.64 mm) 48 104 80
9250C 146″ (3 708.4 mm) 16″ (406.4 mm) 1.6″ (40.64 mm) 2.86″ (72.64 mm) 51 110 85
9272C/9282C 154″ (3 911.6 mm) 16″ (406.4 mm) 1.6″ (40.64 mm) 2.86″ (72.64 mm) 54 117 90
9273C 154″ (3 911.6 mm) 15″ (381 mm) 1.6″ (40.64 mm) 2.86″ (72.64 mm) 54 117 90

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Hacksaw · klargjorte hull

Bytt belte ↑
Anbefalte pigger
ST-18R
Forboring · diameter × dybde
Bruk de klargjorte hullene; ytterligere boring er ikke angitt
Gjentakelse av mønsteret
Hver 3. rad

Piggplassering og beltemål

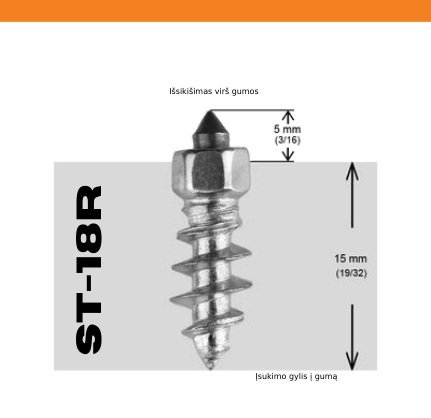

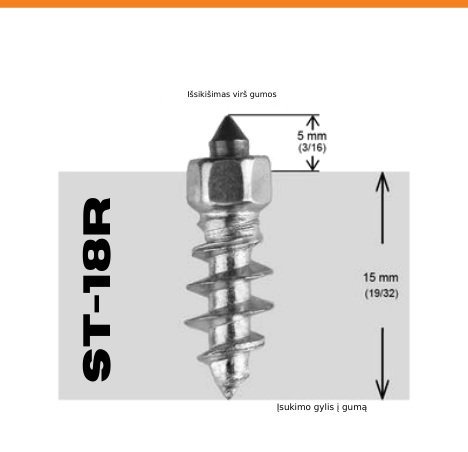

Hacksaw · klargjorte hull: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

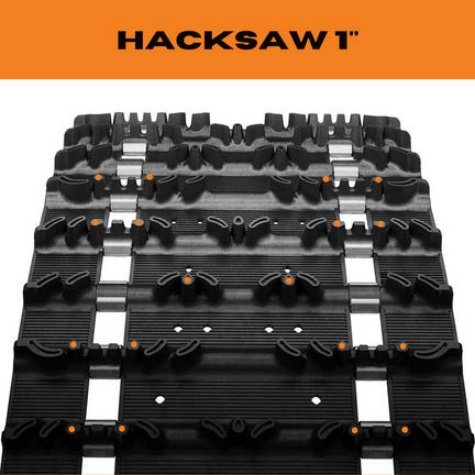

Hacksaw · klargjorte hull: monteringsmønsterForstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger: 4–4–2 (stk.)
9010H 136″ (3 454.4 mm) 15″ (381 mm) 1″ (25.4 mm) 2.52″ (64.01 mm) 54 180
9043H144 121″ (3 073.4 mm) 15″ (381 mm) 1″ (25.4 mm) 2.52″ (64.01 mm) 48 160
9110H 128″ (3 251.2 mm) 14″ (355.6 mm) 1″ (25.4 mm) 2.52″ (64.01 mm) 51 170
9234H 128″ (3 251.2 mm) 15″ (381 mm) 1″ (25.4 mm) 2.52″ (64.01 mm) 51 170

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Hurricane 175

Bytt belte ↑
Anbefalte pigger
ST-24R; SS-28R eller SS-32R avhengig av kammenes stivhet
Forboring · diameter × dybde
3/32″ × 3/4″ (Ø 2.38 mm × 19.05 mm)
Gjentakelse av mønsteret
Hver 6. rad

Piggplassering og beltemål

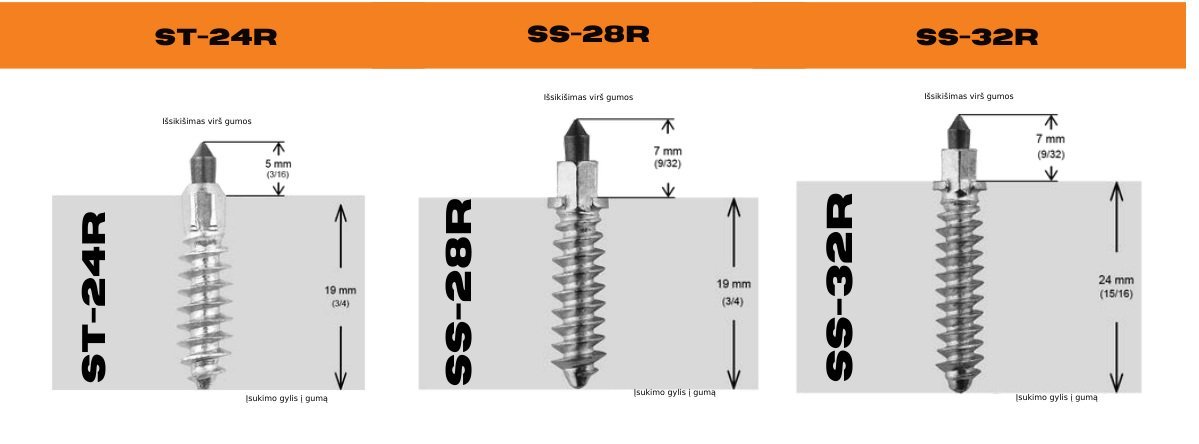

Hurricane 175: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

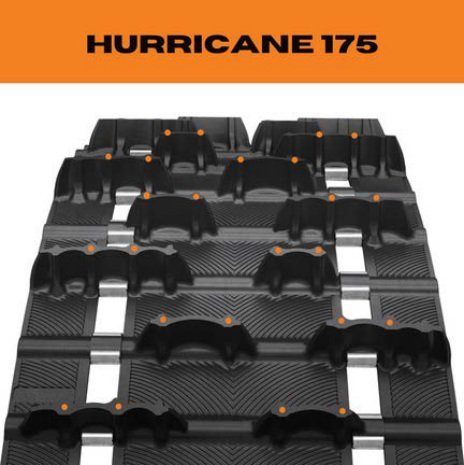

Hurricane 175: monteringsmønsterForstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger: 4–4–4 (stk.)
9400C 120″ (3 048 mm) 15″ (381 mm) 1.75″ (44.45 mm) 2.86″ (72.64 mm) 42 168
9401C 129″ (3 276.6 mm) 15″ (381 mm) 1.75″ (44.45 mm) 2.86″ (72.64 mm) 45 180
9402C 137″ (3 479.8 mm) 15″ (381 mm) 1.75″ (44.45 mm) 2.86″ (72.64 mm) 48 192
9403C 146″ (3 708.4 mm) 15″ (381 mm) 1.75″ (44.45 mm) 2.86″ (72.64 mm) 51 204

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Ripsaw 1″

Bytt belte ↑
Anbefalte pigger
ST-20R
Forboring · diameter × dybde
3/32″ × 5/8″ (Ø 2.38 mm × 15.88 mm)
Gjentakelse av mønsteret
Hver 3. rad
Bombardier Gen4 og Gen5: Ikke plasser pigger midt på beltet hvis tunnelbeskytterne er montert foran og i midten.

Piggplassering og beltemål

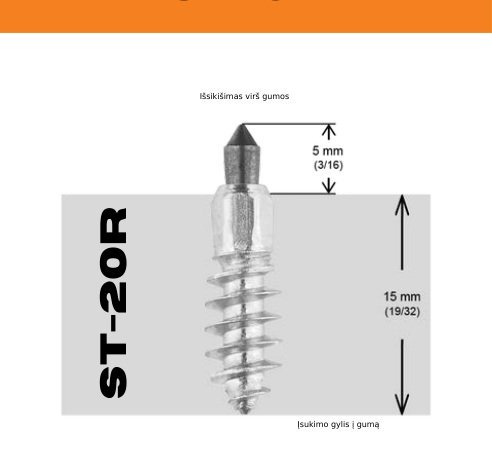

Ripsaw 1″: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

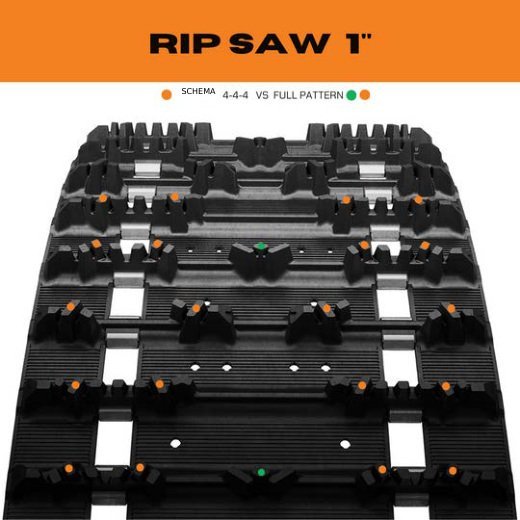

Ripsaw 1″: monteringsmønster. Mønster 4–4–4; Fullt mønster
Forstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger: 4–4–4 (stk.) Pigger: 4–5–4 (grønne prikker), stk.
9148H 120″ (3 048 mm) 15″ (381 mm) 1″ (25.4 mm) 2.86″ (72.64 mm) 42 168 182

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Ripsaw 1.25″

Bytt belte ↑
Anbefalte pigger
ST-24R eller SS-28R
Forboring · diameter × dybde
3/32″ × 3/4″ (Ø 2.38 mm × 19.05 mm)
Gjentakelse av mønsteret
Hver 3. rad
Stive kammer. Bombardier Gen4 og Gen5: Ikke plasser pigger midt på beltet hvis tunnelbeskytterne er montert foran og i midten.

Piggplassering og beltemål

Ripsaw 1.25″: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

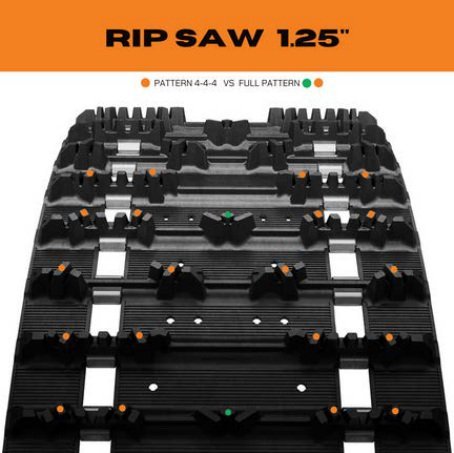

Ripsaw 1.25″: monteringsmønster. Mønster 4–4–4; Fullt mønster
Forstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger: 4–4–4 (stk.) Pigger: 4–5–4 (grønne prikker), stk.
9001H 128″ (3 251.2 mm) 13.5″ (342.9 mm) 1.25″ (31.75 mm) 2.52″ (64.01 mm) 51 204 221
9006H 144″ (3 657.6 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.52″ (64.01 mm) 57 228 247
9007H 151″ (3 835.4 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.52″ (64.01 mm) 60 240 260
9040H 128″ (3 251.2 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.52″ (64.01 mm) 51 204 221
9149H 120″ (3 048 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.86″ (72.64 mm) 42 168 182
9419H 120″ (3 048 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.86″ (72.64 mm) 42 168 182
9968H 121″ (3 073.4 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.52″ (64.01 mm) 48 192 208
9968H144 121″ (3 073.4 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.52″ (64.01 mm) 48 192 208
9969H 136″ (3 454.4 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.52″ (64.01 mm) 54 216 234

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Ripsaw II 1–1.25″

Bytt belte ↑
Anbefalte pigger
ST-19R
Forboring · diameter × dybde
3/32″ × 1/2″ (Ø 2.38 mm × 12.70 mm)
Gjentakelse av mønsteret
Hver 3. rad
Smale, fleksible kammer: SS-modeller anbefales ikke. Kontroller piggdybden i gummien regelmessig og juster etter illustrasjonen ved behov.
Oppgitt bredde for modell 9237H er 1.25″ (31.75 mm) og må bekreftes. Kontakt oss for å kontrollere målet før du velger pigger.

Piggplassering og beltemål

Ripsaw II 1–1.25″: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

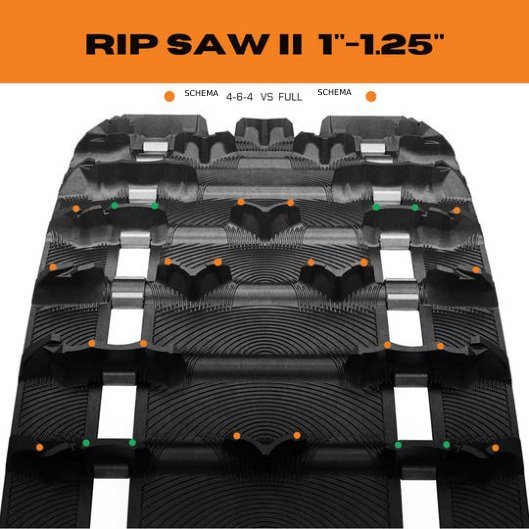

Ripsaw II 1–1.25″: monteringsmønster. Mønster 4–6–4; Fullt mønster
Forstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger: 4–6–4 (stk.) Pigger: komplett mønster (grønne prikker), stk.
9158H 120″ (3 048 mm) 15″ (381 mm) 1″ (25.4 mm) 2.86″ (72.64 mm) 42 196 252
9209H 120″ (3 048 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.86″ (72.64 mm) 42 196 252
9214H 121″ (3 073.4 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.52″ (64.01 mm) 48 224 288
9215H 128″ (3 251.2 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.52″ (64.01 mm) 51 238 306
9216H 136″ (3 454.4 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.52″ (64.01 mm) 54 252 324
9223H 137″ (3 479.8 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.86″ (72.64 mm) 48 224 288
9224H 137″ (3 479.8 mm) 15″ (381 mm) 1″ (25.4 mm) 2.86″ (72.64 mm) 48 224 288
9237H 129″ (3 276.6 mm) 1.25″ (31.75 mm) 1.25″ (31.75 mm) 2.86″ (72.64 mm) 45 210 270
9325H 129″ (3 276.6 mm) 15″ (381 mm) 1″ (25.4 mm) 2.86″ (72.64 mm) 45 210 270

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Ripsaw II 1.5″

Bytt belte ↑
Anbefalte pigger
ST-19R
Forboring · diameter × dybde
3/32″ × 1/2″ (Ø 2.38 mm × 12.70 mm)
Gjentakelse av mønsteret
Hver 3. rad
Smale, fleksible kammer: SS-modeller anbefales ikke. Kontroller piggdybden i gummien regelmessig og juster etter illustrasjonen ved behov.

Piggplassering og beltemål

Ripsaw II 1.5″: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

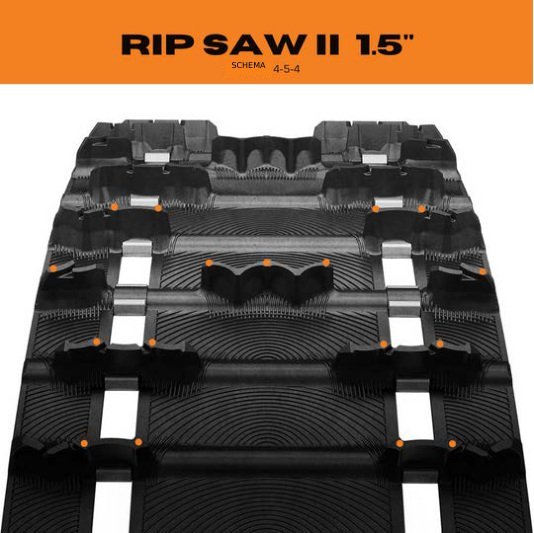

Ripsaw II 1.5″: monteringsmønsterForstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger (stk.)
9304C 120″ (3 048 mm) 15″ (381 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 42 182
9305C 129″ (3 276.6 mm) 15″ (381 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 45 195
9306C 137″ (3 479.8 mm) 15″ (381 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 48 208

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Silent Drive II 1.25″ · klargjorte hull

Bytt belte ↑
Anbefalte pigger
ST-18R
Forboring · diameter × dybde
Bruk de klargjorte hullene; ytterligere boring er ikke angitt
Gjentakelse av mønsteret
Hver 3. rad
Bombardier Gen4 og Gen5: Ikke plasser pigger midt på beltet hvis tunnelbeskytterne er montert foran og i midten.

Piggplassering og beltemål

Silent Drive II 1.25″ · klargjorte hull: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

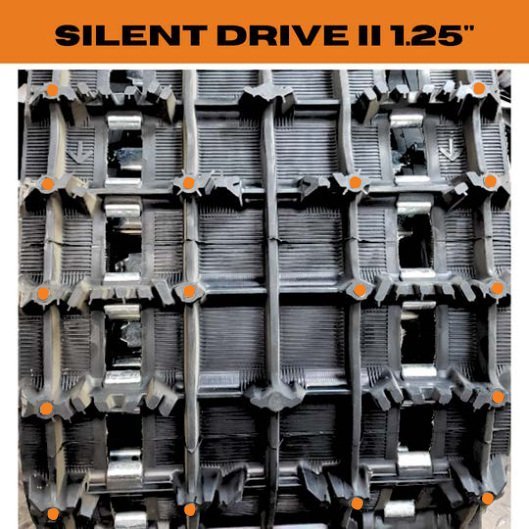

Silent Drive II 1.25″ · klargjorte hull: monteringsmønsterForstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger: 2–4–4 (stk.)
SILENT DRIVE II 137″ (3 479.8 mm) 15″ (381 mm) 1.25″ (31.75 mm) 2.86″ (72.64 mm) 48 160

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

VEILEDNING FOR BELTET DITT

Storm 150

Bytt belte ↑
Anbefalte pigger
ST-24R eller SS-28R
Forboring · diameter × dybde
3/32″ × 3/4″ (Ø 2.38 mm × 19.05 mm)
Gjentakelse av mønsteret
Hver 3. rad
Kammene i midten er 1.5″ (38.10 mm) høye; de ytre kammene er 1.25″ (31.75 mm).

Piggplassering og beltemål

Storm 150: piggdybde i gummien. Utstikk over gummien; Innskruingsdybde
Forstørr ↗
Piggdybde i gummien · grått område viser beltegummien

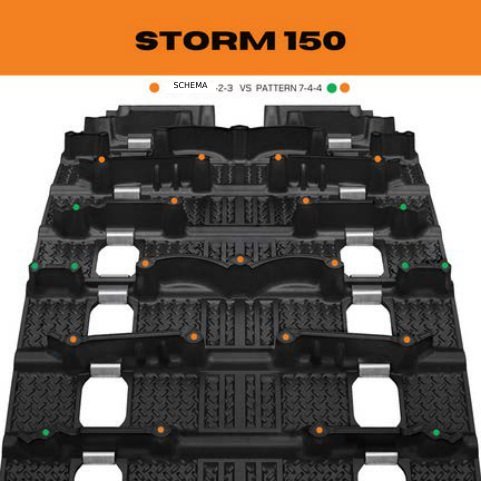

Storm 150: monteringsmønster. Mønster 4–2–3; Fullt mønster 7–4–4
Forstørr ↗
Piggplassering · følg mønsteret for akkurat ditt belte
Beltemål og antall pigger
Modell Lengde Bredde Kamhøyde Deling Rader Pigger: 4–2–3 (stk.) Pigger: 7–4–4 (grønne prikker), stk.
9368H 120″ (3 048 mm) 15″ (381 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 42 126 210
9369H 129″ (3 276.6 mm) 15″ (381 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 45 135 225
9370H 137″ (3 479.8 mm) 15″ (381 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 48 144 240
9371H 146″ (3 708.4 mm) 15″ (381 mm) 1.5″ (38.1 mm) 2.86″ (72.64 mm) 51 153 255

Målene er oppgitt i tommer og millimeter.

Se snøscooterpigger ↗Gå til monteringstrinnene ↓

Boremål til sammenligning: 3/32″ = 2.38125 mm; 1/2″ = 12.70 mm; 5/8″ = 15.875 mm; 3/4″ = 19.05 mm. Millimeterverdiene er sammenligningsmål, ikke en anvisning om å erstatte iGrip-boret med en annen størrelse.

HVORFOR IGRIP

Hvorfor velge
snøscooterpigger?

Pigger i snøscooterbeltet gir bedre grep på is og hardpakkede underlag. Riktig piggoppsett kan forbedre trekkraft og kontroll; effekten avhenger av underlaget og kjøreforholdene.

01

Mindre spinning. Lavere drivstofforbruk.

Når mindre kraft går tapt ved at beltet spinner på glatt underlag, kan drivstofforbruket synke. Effekten avhenger av underlaget, snøscooterens oppsett og kjørestilen.

02

Gjør grep til fremdrift.

Bedre grep kan gi bedre akselerasjon og høyere oppnåelig hastighet når grepet er begrensningen, slik at mer kraft driver snøscooteren fremover.

03

Mer stabil i svingene.

Sikrere feste på is bidrar til at snøscooteren føles mer stabil og forutsigbar, særlig i svinger.

04

Et fortrinn mot upiggede belter.

På is gir det ekstra festet en fordel sammenlignet med en tilsvarende snøscooter med upigget belte.

05

En investering i hver tur.

Vi mener pålitelig grep er en av de beste investeringene du kan gjøre i snøscooteren – for kontroll, trygghet og ytelse.

06

Et bredt utvalg for beltet ditt.

ST- og SS-seriene våre har ulike lengder og utførelser for forskjellige belter. Bruk velgeren for å finne riktige pigger til akkurat din variant.

Finn riktige pigger til beltet mitt ↑

02 / VELG PIGGER

ST eller SS:
hvilke pigger passer?

ST-pigger passer til løyper, svinger og is; SS-pigger er utviklet for mer aggressiv kjøring. Kompatibilitet med beltet kommer først: Følg anbefalingen for din variant.

MER AGGRESSIV KJØRING

SS-serien

Vi har utviklet SS-pigger for mer aggressiv kjøring i løyper og på is.

SS-28R ↗SS-32R ↗
iGrip SS-pigger med støttekrage
Cobra 1.352″ og Ripsaw II: De smale, fleksible kammene krever ST-19R. Vi anbefaler ikke SS-modeller til disse variantene.

03 / PLANLEGG ANTALLET

Hvor mange pigger
trenger du?

Antallet avhenger av beltemodellen og monteringsmønsteret. Bruk antallene i tabellen for valgt belte. For et gjentatt mønster teller kalkulatoren hele gjentakelser og eventuelle gjenværende rader.

Lengde ÷ deling ≈ antall rader

Deling er avstanden mellom de gjentakende radene i beltet. Bruk samme måleenhet for lengde og deling.

137″ ÷ 2.86″ ≈ 48 rader

3 479.8 mm ÷ 72.644 mm ≈ 48 rader.

Rader × gjennomsnittlig antall pigger per rad

48 rader × 4 pigger = 192 pigger.
For mønsteret 5–4–4: (5 + 4 + 4) ÷ 3 = 4⅓, så 48 × 4⅓ = 208 pigger.

Ikke rund 4⅓ ned til 4.3. Hvis mønsteret ikke går opp i hele gjentakelser, teller du de hele gjentakelsene og de resterende radene.

MØNSTERKALKULATOR

Beregn et gjentatt mønster

Et regneeksempel – det godkjenner ikke mønsteret for beltet ditt.

208pigger · 16 hele gjentakelser av 5–4–4
Vis hele tabellen med antall rader +
Beltets radantall etter lengde og deling
Beltelengde Deling 2.52″ (64.01 mm) Deling 2.86″ (72.64 mm) Deling 3.00″ (76.2 mm) Deling 3.50″ (88.9 mm)
120″ (3 048 mm) 42
121″ (3 073.4 mm) 48
128″ (3 251.2 mm) 51
129″ (3 276.6 mm) 45
136″ (3 454.4 mm) 54
137″ (3 479.8 mm) 48
141″ (3 581.4 mm) 47
144″ (3 657.6 mm) 57
146″ (3 708.4 mm) 51
151″ (3 835.4 mm) 60
153″ (3 886.2 mm) 51
154″ (3 911.6 mm) 54
154″ (3 911.6 mm) 44
156″ (3 962.4 mm) 52
162″ (4 114.8 mm) 54
163″ (4 140.2 mm) 57
165″ (4 191 mm) 47
174″ (4 419.6 mm) 58
175″ (4 445 mm) 50

04 / MONTER MED KONTROLL

Slik monterer du
snøscooterpigger.

Følg disse seks trinnene sammen med plasseringsillustrasjonen for valgt belte. Kontroller boredybde, piggdybde i gummien og utstikk hver for seg: Dette er ulike mål.

  1. 01

    Identifiser beltet

    Kontroller nøyaktig modell, kamhøyde og om hullene allerede er klargjort.

  2. 02

    Velg pigg og mønster

    Ta hensyn til kammenes stivhet og om mønsteret gjentas hver 3. eller 6. rad.

  3. 03

    Merk plasseringene

    Kontroller plasseringen i forhold til tunnelbeskytterne.

  4. 04

    Klargjør hullene

    Ikke bruk samme boredybde på alle belter. Varianter med klargjorte hull har et eget avsnitt som skal følges.

  5. 05

    Skru inn piggene

    Det grå området viser gummi. Skill mellom piggdybden i gummien og utstikket over gummien: Ingen av disse er det samme som boredybden.

  6. 06

    Kontroller og vedlikehold

    Kontroller hele mønsteret og piggenes plassering. Kontroller piggdybden regelmessig på Ripsaw II. Skru om nødvendig piggene lenger inn til posisjonen vist i illustrasjonen for beltet.

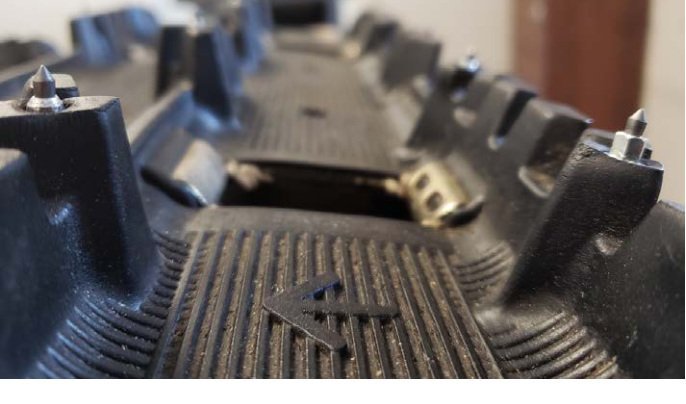

iGrip-pigger montert i kammene på et snøscooterbelteForstørr ↗
Monter piggene på plasseringene og til dybden som er angitt for beltet ditt.

Montering og vedlikehold av snøscooterpigger YouTube ↗

Bombardier Gen4 og Gen5: For Ripsaw 1″, Ripsaw 1.25″ og Silent Drive II 1.25″ skal pigger ikke monteres midt på beltet når tunnelbeskytterne sitter foran og i midten.

05 / ERFARINGER FRA BRUK

Snøscootervideoer
og førernes erfaringer.

Se iGrip-pigger i bruk og hør en snøscooterførers erfaringer. Bruk monteringstrinnene og illustrasjonen for akkurat ditt belte når du skal montere.

EN FØRERS ERFARING

Hvor lenge kan
iGrip-pigger vare?

Riktig monterte iGrip-pigger kan vare gjennom hele snøscooterens levetid. De er holdbare, svært slitesterke og sitter godt fast i beltet.

Hør erfaringene til en av kundene våre, en ivrig snøscooterentusiast.

Flere snøscootervideoer

iGrip snøscootervideo 1 YouTube ↗

iGrip snøscootervideo 2 YouTube ↗

iGrip snøscootervideo 3 YouTube ↗

iGrip snøscootervideo 4 YouTube ↗

iGrip snøscootervideo 5 YouTube ↗

RASKE SVAR

Svar på spørsmål
om snøscooterpigger.

Må jeg bore i snøscooterbeltet før jeg monterer pigger?+

Ikke alle belter trenger boring. Noen varianter har hull klargjort på fabrikken. Velg nøyaktig variant i beltevelgeren og følg boreanvisningene. Cobra 1.6″ har egne boremål for ekstra ST-19R-pigger.

Hva betyr de grønne prikkene i monteringsmønstrene?+

Betydningen avhenger av beltet. På Cobra 1.6″ viser grønne prikker ekstra ST-19R-pigger. I andre beltemodellers tabeller brukes grønne prikker for et alternativt eller komplett mønster. Les kolonneoverskriftene før du summerer eller sammenligner antall.

Hva er forskjellen mellom boredybde, piggdybde og utstikk?+

Boredybde er dybden på det forborede hullet. Piggdybde er lengden av piggen inne i gummien. Utstikk er delen over gummien. Målene kan ikke brukes om hverandre: Følg både boremålene og piggillustrasjonen for valgt belte.

TRENGER DU HJELP?

Finner du ikke beltet ditt?

Ikke velg et mønster bare fordi beltenavnet ligner. Send oss opplysningene, så hjelper vi deg å finne riktig løsning.

Spør iGrip om hjelp ↗

info@igripstud.eu

Ta med disse opplysningene

  • Nøyaktig beltemodell og bilder
  • Beltets lengde, bredde, deling og kamhøyde
  • Snøscootermodell
  • Om tunnelbeskyttere er montert
  • Om beltet har hull klargjort på fabrikken

Snøscooterpigger ↗
